CORE PRO
- Altura
- Até 12,7 mm
- Velocidade
- Até 228 m/min
- Distância
- Até aprox. 5 mm
- Tinta
- Base água ou solvente, conforme aplicação
Mensagens compactas em linhas com posicionamento controlado.
Sistema fixo TIJ para codificação industrial
SmartJet CORE para codificação em linhas de produção
Sistema para impressão de lote, fabricação, validade, textos, códigos e informações variáveis. A configuração considera o cabeçote, a tinta, o material, a mensagem e as condições da integração.
Baixar ficha técnica PDF · 251 KBAntes da definição, avaliamos embalagem, área de impressão, mensagem, velocidade e integração.
Tela touchscreen de 7 polegadas
Resolução ajustável de até 300 × 600 dpi
Cabeçotes PRO, MAX ou REACH
Textos, códigos lineares e simbologias 2D
Os limites operacionais variam conforme cabeçote, mensagem, tinta, substrato e condições da linha.
Evidência visual
O equipamento e a impressão em aplicação
Selecione uma fotografia para inspecionar o controlador, o cabeçote, a instalação e os resultados sem recortar componentes técnicos.
Conteúdo variável
O que o sistema pode imprimir
- Lote
- Data de fabricação
- Data de validade
- Data juliana
- Horário
- Código de turno
- Contadores
- Numeração sequencial
- Textos fixos e variáveis
- Códigos de barras lineares
- Simbologias 2D
- QR Code, quando configurado
- Gráficos e logotipos compatíveis
- Dados externos previstos na documentação
A composição, o tamanho, o contraste e a legibilidade devem ser validados conforme a aplicação.
Configuração técnica
Uma plataforma, diferentes configurações de impressão
A escolha entre PRO, MAX e REACH depende da altura da mensagem, da distância disponível, da velocidade e do tipo de tinta necessário.
| Configuração | Altura | Velocidade máxima informada | Distância | Tintas |
|---|---|---|---|---|
| CORE PROMensagens compactas em linhas com posicionamento controlado. | Até 12,7 mm | Até 228 m/min | Até aprox. 5 mm | Base água ou solvente, conforme aplicação |
| CORE MAXMensagens maiores, mais linhas ou maior área vertical. | Até 25,4 mm | Até 228 m/min | Até aprox. 5 mm | Base água ou solvente, conforme aplicação |
| CORE REACHAplicações que exigem maior distância até a superfície. | Aprox. 13,5 mm | Até 91 m/min | Até aprox. 10 mm | Formulações específicas, conforme documentação |

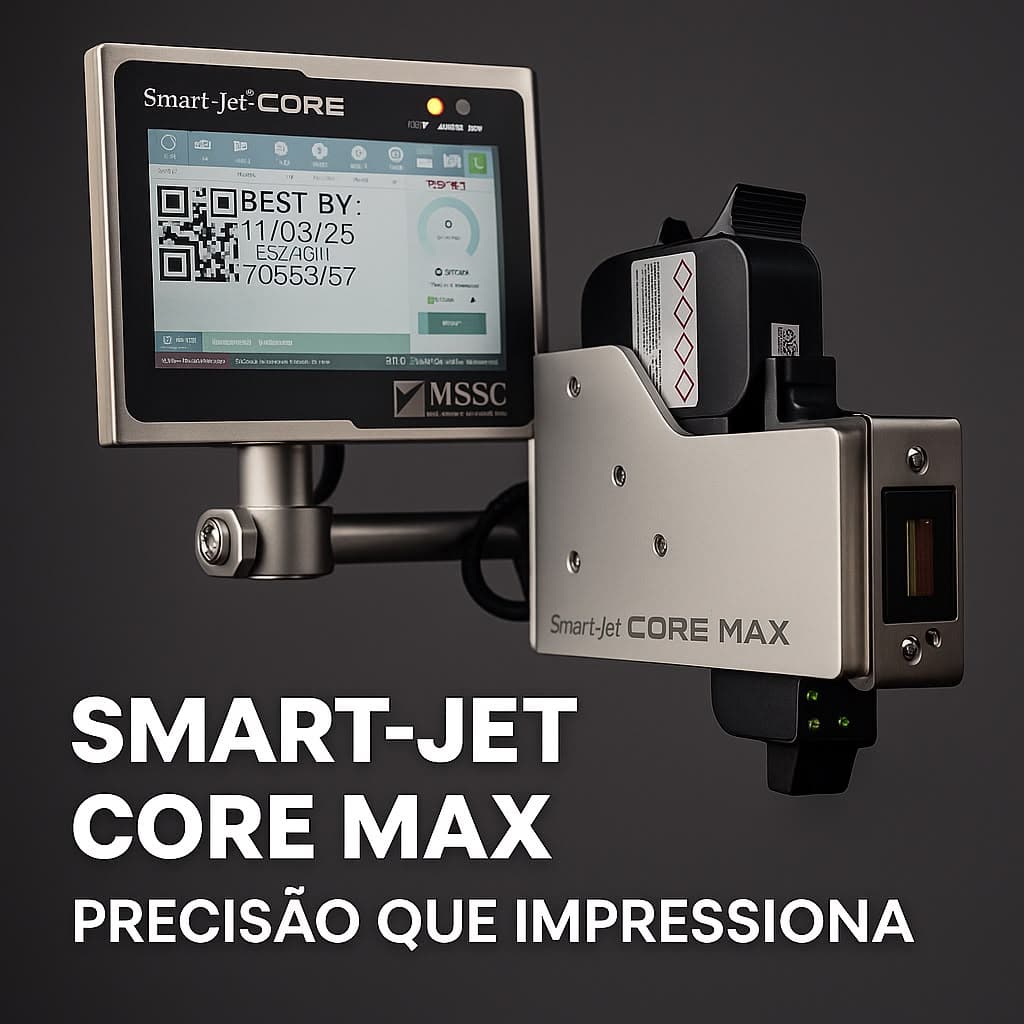

CORE MAX
- Altura
- Até 25,4 mm
- Velocidade
- Até 228 m/min
- Distância
- Até aprox. 5 mm
- Tinta
- Base água ou solvente, conforme aplicação
Mensagens maiores, mais linhas ou maior área vertical.
CORE REACH
- Altura
- Aprox. 13,5 mm
- Velocidade
- Até 91 m/min
- Distância
- Até aprox. 10 mm
- Tinta
- Formulações específicas, conforme documentação
Aplicações que exigem maior distância até a superfície.
Valores máximos são referências técnicas e não representam garantia universal de desempenho. O resultado depende de resolução, mensagem, tinta, material, distância, posicionamento, estabilidade e velocidade real.
Substrato + tinta
Materiais e tintas fazem parte da mesma decisão
Porosos e semiporosos
Papel, papelão kraft, caixas sem verniz, embalagens de papel e liners compatíveis.
Tinta base água, conforme aplicação.Não porosos ou revestidos
Plástico, filme flexível, vidro, metal, papelão revestido, caixas plastificadas, frascos, potes, bombonas e blisters.
Tinta base solvente ou formulação específica, conforme aplicação.A compatibilidade depende da tinta, do material, da preparação da superfície e das condições de aplicação.
Integração com a linha
O acionamento precisa acompanhar o processo real
A integração é definida conforme a velocidade, o posicionamento da embalagem, o acionamento e os dados que precisam alimentar a impressão.
1Produto em movimento
2Detecção
3Acionamento
4Impressão
5Conferência do resultado
O projeto pode considerar sensor fotoelétrico, encoder, esteira, estrutura de fixação, Ethernet, USB e dados externos compatíveis, conforme validação.
Avaliar integração da linhaControlador
Especificações técnicas documentadas
| Interface | Tela touchscreen LCD de 7 polegadas |
|---|---|
| Dimensões do controlador | 195 × 152 × 51 mm (L × A × P) |
| Peso | Aproximadamente 1,1 kg |
| Entrada da fonte | 100–240 V, 50/60 Hz |
| Saída da fonte | 24 V, 2,5 A |
| Armazenamento informado | 23 GB |
| Cabo controlador–cabeçote | Até aproximadamente 1,8 m |
| Conexões | Ethernet e USB |
| Resolução | Ajustável até 300 × 600 dpi |
| Conteúdo | Fontes, gráficos, códigos lineares e simbologias 2D suportadas |
Confirme a configuração final no escopo técnico da aplicação.
Qualificação honesta
Quando a SmartJet CORE pode fazer sentido para a operação
- Linha fixa ou esteira e produção recorrente
- Impressão automática e troca frequente de mensagens
- Lote, validade, textos ou códigos
- Necessidade de definição, sensor, encoder ou dados variáveis
- Embalagem compatível com a tinta disponível
- Processo que justifique uma solução integrada
Redução de risco
Como a aplicação é avaliada
- 1
Entendimento da aplicação
Embalagem, mensagem, área de impressão, velocidade e rotina.
- 2
Definição preliminar
Cabeçote, tinta, acionamento e integração.
- 3
Teste quando necessário
Validação em material real ou amostra representativa.
- 4
Configuração e proposta
Escopo técnico e comercial conforme a aplicação avaliada.
Testes e demais etapas são definidos conforme necessidade, disponibilidade e escopo.
Documento técnico
Consulte a ficha técnica da SmartJet CORE
O PDF preserva as referências usadas para dimensionar controlador e configurações de cabeçote.
Perguntas frequentes
Dúvidas antes da avaliação
O que a SmartJet CORE pode imprimir?
Lote, fabricação, validade, datas, horários, contadores, textos, gráficos e códigos suportados. Composição e leitura precisam ser validadas na aplicação.
Qual é a diferença entre CORE PRO, MAX e REACH?
PRO atende mensagens de até 12,7 mm; MAX amplia a altura para até 25,4 mm; REACH trabalha a aproximadamente 13,5 mm e permite maior distância de impressão.
A SmartJet CORE imprime em plástico, vidro e metal?
Esses materiais podem ser avaliados com tinta solvente ou formulação específica. A compatibilidade depende da superfície e das condições de aplicação.
Qual tinta deve ser utilizada?
A escolha considera porosidade, preparação da superfície, secagem, contraste e resistência exigida. Tintas base água e solvente atendem cenários diferentes.
A resolução é sempre 600 dpi?
Não. A resolução é ajustável até 300 × 600 dpi e deve ser configurada em conjunto com mensagem, velocidade e resultado esperado.
A CORE pode imprimir QR Code e códigos 2D?
O sistema suporta códigos lineares e simbologias 2D, incluindo QR Code quando configurado. Tamanho, contraste e leitura devem ser testados.
É possível integrar à linha existente?
Sim, após avaliar movimento, detecção, acionamento, fixação e origem dos dados. Ethernet e USB estão previstos no controlador.
A instalação precisa de sensor ou encoder?
Depende da linha. Sensor fotoelétrico pode detectar o produto e encoder pode acompanhar variações de velocidade; a necessidade é definida no projeto.
Como saber se a CORE é adequada para a aplicação?
A análise considera embalagem, área, mensagem, velocidade, distância, tinta, estabilidade e integração.
É possível solicitar uma avaliação técnica?
Sim. Envie os dados disponíveis da embalagem e da operação. Testes podem ser definidos conforme necessidade, disponibilidade e escopo.
Avaliação consultiva
Avalie a SmartJet CORE para sua aplicação
Informe os dados básicos da embalagem e da operação. Essas informações ajudam a orientar a análise inicial do cabeçote, da tinta e da integração.
- Material e tipo da embalagem
- Mensagem e área disponível
- Velocidade e estabilidade da linha
- Necessidade de sensor, encoder ou dados
Próximo passo
Sua aplicação precisa de codificação fixa e integrada?
Envie os dados da embalagem, da mensagem e da linha para orientar a avaliação inicial.
